HM 100

In un contesto di costante evoluzione tecnologica e innovazione industriale, nasce una soluzione rivoluzionaria per ottimizzare i processi produttivi.

Progetto senza titolo-2.png

Innovazione e precisione

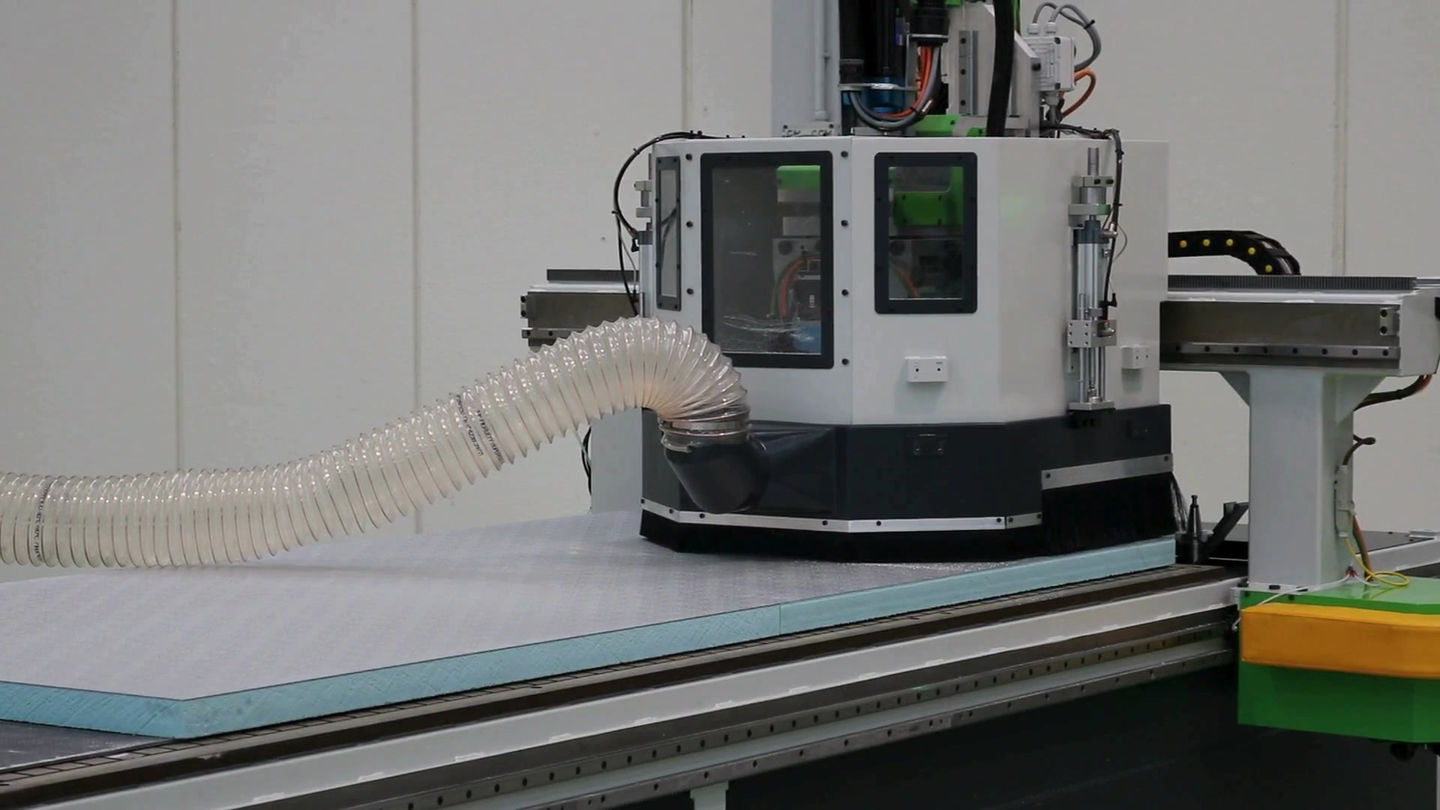

La HM 100 è una macchina CNC a sei assi controllati e interpolati, progettata per offrire prestazioni senza pari nelle lavorazioni speciali. Questa innovativa soluzione è dotata di un piano fisso e un portale mobile, azionato da una doppia motorizzazione Brushless di tipo Gantry che assicura una precisione straordinaria lungo l'asse X.

Efficienza senza pari

Sul portale mobile è installato un gruppo testa con elettromandrino inclinabile e cono ISO 30, equipaggiato con un sistema di cambio utensile automatico a rastrelliera con 8 postazioni.

Qualità e convenienza

Grazie agli 8 utensili disponibili, la HM 100 è in grado di eseguire tutte le lavorazioni speciali, inclusa l'antipioggia, per canali con rivestimento da 500 µm.

​

Scarica il catalogo

Specifiche tecniche

Macchina da taglio CNC Mod. HD 500

Spessore max pannello 50mm

Spesso max alluminio 500µm

Larghezza max pannello 1250mm

Lunghezza min pannello 4000mm

Peso macchina ~2140 kg

Dimensioni linea montata 620x270x h. 160 cm

  • Macchina base CNC per la movimentazione degli assi X-X1-Y-Z-W-C comandati da motori Brushless

  • Piano di lavoro in bakelite, quadrettato ad interasse 50mm, con vuoto selezionabile in due aree distinte

  • Sistema di lubrificazione centralizzato a comando manuale

  • Impianto di depressione collegato a due pompe con portata di 320 m3/h

  • Su due lati del piano un kit di tre battute retrattili assicurano un riferimento di zero meccanico

  • Protezione di sicurezza

  • Impianto elettrico centralizzato in un armadio integrato nella macchina e di dimensioni adeguate ad ospitarlo

  • Controllo Numerico con sistema EtherCAT, installato su un pulpito mobile

  • Sw parametrico CutExpert dedicato alla realizzazione di canali in pannello pre-isolato con alluminio di spessore 500 µm

Cosa comprende la macchina standard?

Cosa comprende la macchina standard?

Cosa comprende la macchina standard?

Scopri cosa comprende la macchina standard: - Macchina base CNC per la movimentazione degli assi X-Y-C-Z-W comandati da motori Bruschless; - Unità di marcatura particolari con pennarello; - Impianto di lubrificazione automatica; - Rulliere in entrata e uscita; - Sw di programmazione parametrico; - Unità USB; - Manuale d’uso e manutenzione; - Schemi elettrici e pneumatici; - Chiavi di servizio; - Schemi elettrici e pneumatici; - Pc portatile con software installato; - Garanzia 12 mesi.

  • Macchina base CNC per la movimentazione degli assi X-X1-Y-Z-W-C comandati da motori Brushless

  • Piano di lavoro in bakelite, quadrettato ad interasse 50mm, con vuoto selezionabile in due aree distinte

  • Sistema di lubrificazione centralizzato a comando manuale

  • Impianto di depressione collegato a due pompe con portata di 320 m3/h

  • Su due lati del piano un kit di tre battute retrattili assicurano un riferimento di zero meccanico

  • Protezione di sicurezza

  • Impianto elettrico centralizzato in un armadio integrato nella macchina e di dimensioni adeguate ad ospitarlo

  • Controllo Numerico con sistema EtherCAT, installato su un pulpito mobile

  • Sw parametrico CutExpert dedicato alla realizzazione di canali in pannello pre-isolato con alluminio di spessore 500 µm
